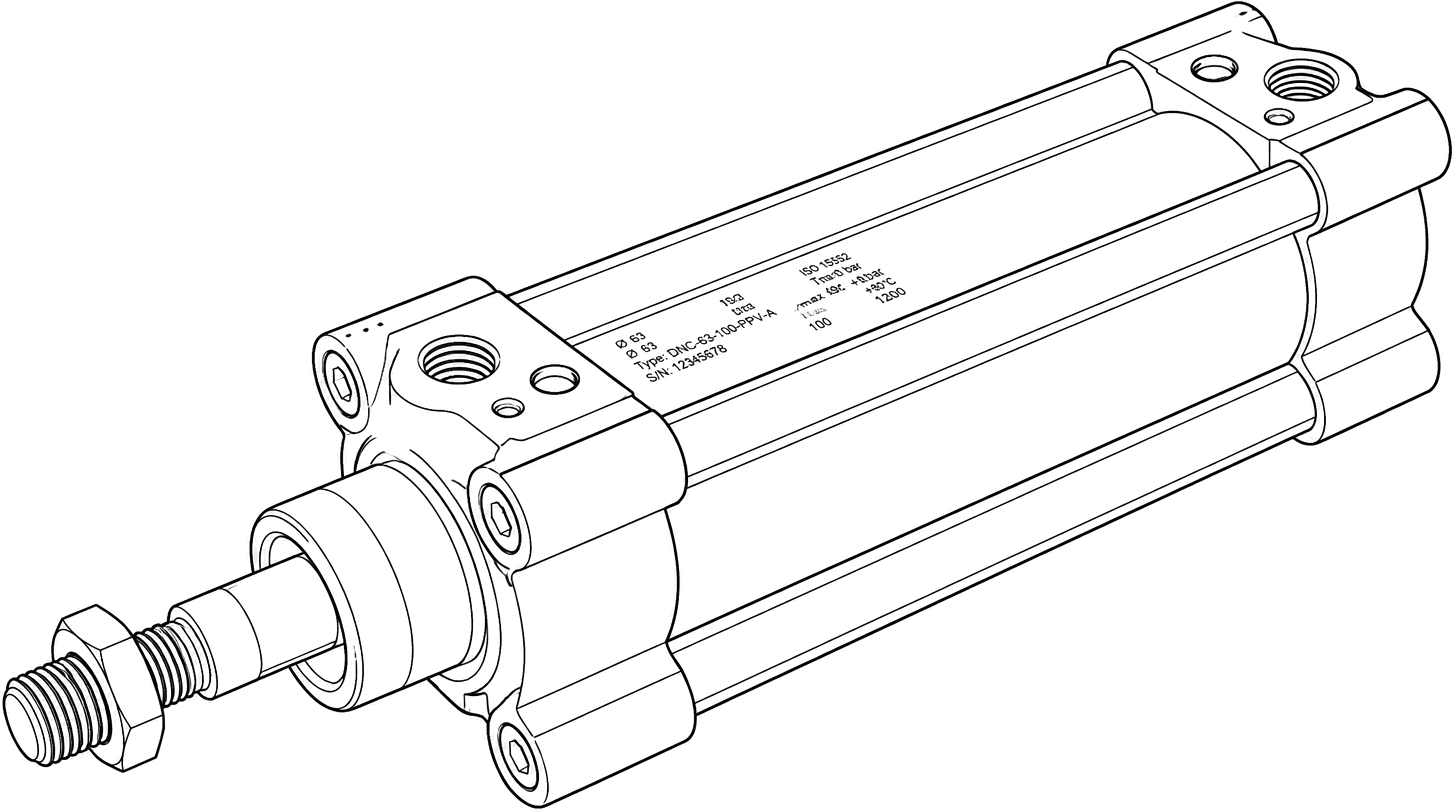

Een ISO-cilinder is een pneumatische cilinder waarvan de afmetingen en bevestigingen door een ISO-norm zijn vastgelegd. Het grote voordeel: een ISO-cilinder van de ene fabrikant past op de inbouwmaten van de andere. Dat maakt vervangen eenvoudig en voorkomt dat u vastzit aan een enkele leverancier.
Zonder norm heeft elke fabrikant zijn eigen maten, en is een cilinder bij uitval alleen te vervangen door exact hetzelfde type. Een ISO-norm legt de boring, de bevestigingen en de aansluitmaten vast, zodat cilinders uitwisselbaar zijn. U kiest op specificatie in plaats van op merk, en houdt minder verschillende reserveonderdelen op voorraad.
| Norm | Type | Typisch boringbereik |
|---|---|---|
| ISO 15552 | Profiel- en trekstangcilinders | ongeveer 32 tot 320 mm |
| ISO 6432 | Ronde minicilinders | ongeveer 8 tot 25 mm |
| ISO 21287 | Compacte cilinders | ongeveer 20 tot 100 mm |
ISO 15552 is de meest voorkomende norm voor middelgrote tot grote cilinders. ISO 6432 dekt de kleine ronde cilinders, en ISO 21287 de korte compacte uitvoeringen voor krappe inbouw.
Vrijwel altijd bij nieuwbouw en onderhoud van machines, tenzij er een specifieke reden is voor een afwijkende cilinder. Bepaal de boring uit de benodigde kracht, zie cilinderkracht berekenen, en de slaglengte uit de gewenste beweging. Kies daarna de norm die bij het formaat en de inbouwruimte past.
Een pneumatische cilinder waarvan de afmetingen en bevestigingen volgens een ISO-norm zijn vastgelegd, zodat cilinders van verschillende fabrikanten uitwisselbaar zijn.
ISO 15552 dekt profiel- en trekstangcilinders van middelgroot tot groot formaat (ongeveer 32 tot 320 mm), ISO 6432 de kleine ronde minicilinders (ongeveer 8 tot 25 mm).
Voor compacte cilinders: korte uitvoeringen die bij gelijke boring een aanzienlijk kortere bouwlengte hebben, voor krappe inbouw.
Voor uitwisselbaarheid en eenvoudige vervanging. U kiest op specificatie in plaats van op merk en houdt minder reserveonderdelen aan.
Bij genormaliseerde cilinders passen standaard accessoires doorgaans zonder maatwerk, mits ook de bevestiging volgens de norm is gekozen.
