Soms is er simpelweg geen ruimte voor een standaard pneumatische cilinder. Een compacte cilinder lost dat op: bij dezelfde boring is hij veel korter dan een gewone cilinder, terwijl de kracht vergelijkbaar blijft. De maatvoering is vastgelegd in de norm ISO 21287, zodat compacte cilinders van verschillende fabrikanten uitwisselbaar zijn.

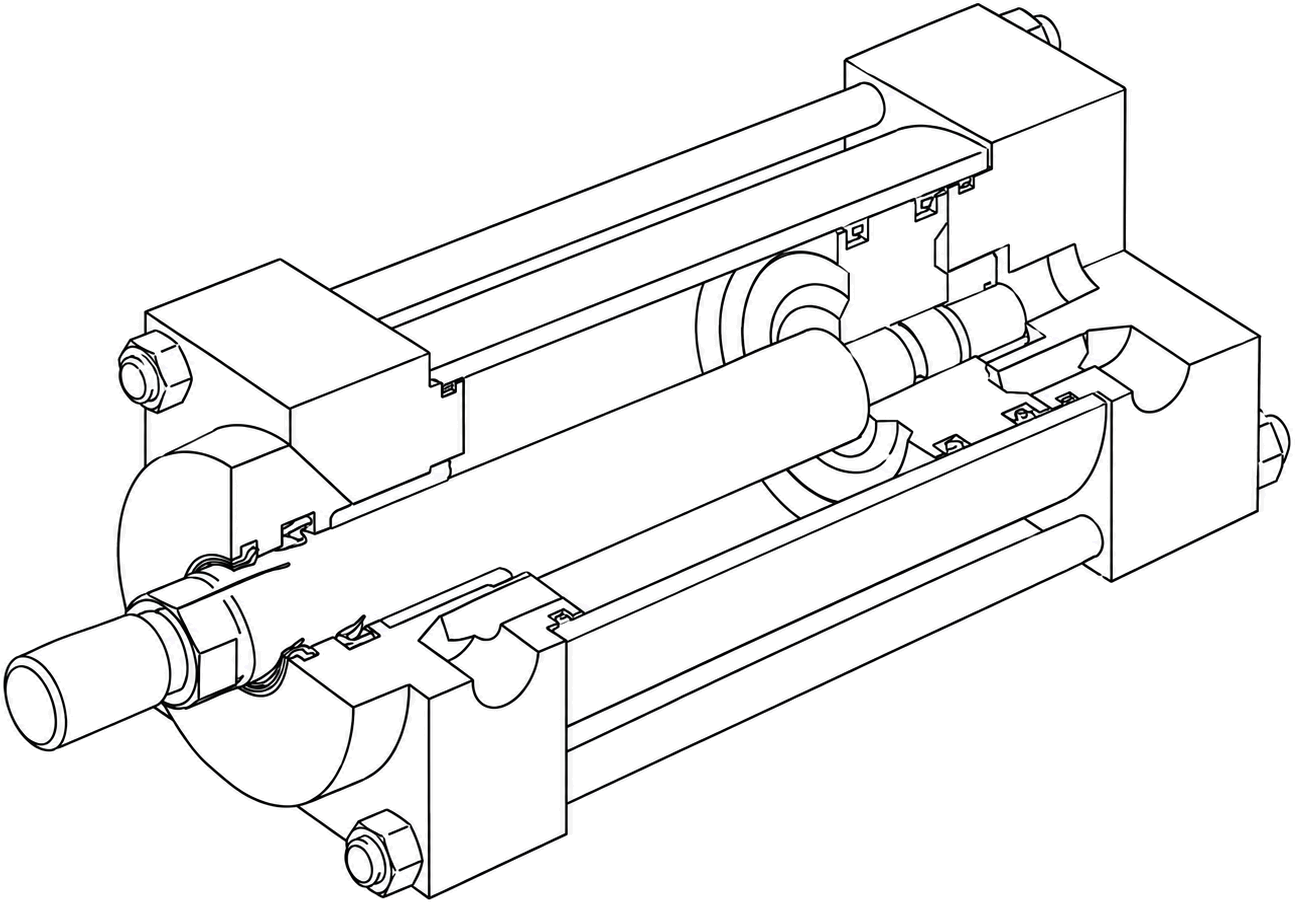

De kracht van een cilinder hangt af van de boring en de werkdruk, niet van de lengte van het huis. Een compacte cilinder benut dat: door een korte zuiger en een platte bouwwijze wordt het huis aanzienlijk korter dan bij een standaardcilinder, terwijl de boring en daarmee de kracht gelijk blijft. Compacte cilinders hebben doorgaans wel een beperkte slaglengte; ze zijn bedoeld voor korte bewegingen.
ISO 21287 legt de afmetingen en bevestigingen van compacte cilinders vast. Daardoor past een compacte cilinder van de ene fabrikant op de inbouwmaten van de andere, net zoals ISO-cilinders volgens ISO 15552 onderling uitwisselbaar zijn. Dat maakt vervanging en standaardisatie eenvoudig.
| Eigenschap | Compacte cilinder (ISO 21287) | Standaard ISO-cilinder (ISO 15552) |
|---|---|---|
| Bouwlengte | Kort, platte bouwwijze | Langer |
| Slaglengte | Beperkt, voor korte bewegingen | Tot grote slagen |
| Kracht bij gelijke boring | Vergelijkbaar | Vergelijkbaar |
| Typische toepassing | Krappe inbouw, klemmen, korte slagen | Algemene bewegingen, lange slagen |
Kies compact zodra de inbouwruimte beperkt is en de benodigde slag kort. Denk aan klem- en spanwerk, het aandrukken van onderdelen of korte verplaatsingen in een dicht opgebouwde machine. Is de slag juist lang, dan blijft een standaard ISO-cilinder de logische keuze. De kracht berekent u in beide gevallen op dezelfde manier; zie cilinderkracht berekenen.
Metal Work levert compacte cilinders onder meer in de series LINER (volgens ISO 21287) en CMPC. Er zijn ook uitvoeringen met geleiding voor het opnemen van dwarskrachten en, bij de serie CCIV, een uitvoering met geïntegreerd ventiel. De keuze tussen enkelwerkend of dubbelwerkend geldt net als bij standaardcilinders.
Net als bij standaardcilinders gaat een compacte cilinder lang mee met schone, droge lucht via goede luchtverzorging en een correcte montage. Controleer periodiek op luchtlekkage en soepele werking.
Een pneumatische cilinder die bij dezelfde boring veel korter is dan een standaardcilinder. De kracht blijft vergelijkbaar, maar de slaglengte is beperkt.
De norm die de afmetingen en bevestigingen van compacte cilinders vastlegt, zodat uitvoeringen van verschillende fabrikanten uitwisselbaar zijn.
Nee. De kracht volgt uit de boring en de werkdruk, niet uit de lengte van het huis. Bij gelijke boring is de kracht vergelijkbaar met een standaardcilinder.
Bij beperkte inbouwruimte en een korte benodigde slag. Voor lange slagen blijft een standaard ISO-cilinder volgens ISO 15552 de betere keuze.
Alleen in een geleide uitvoering. Bij zijdelingse belasting kiest u een compacte cilinder met geleiding.
