Een terugslagklep laat een medium slechts in één richting door en blokkeert de tegengestelde stroom. Ze werkt vanzelf, zonder bediening: de stroom opent de klep, en zodra die wil terugstromen valt de klep dicht. Daarmee beschermt een terugslagklep pompen, voorkomt terugstroom en houdt een leiding gevuld.
De druk van het stromende medium duwt een afsluitend deel open: een klep, een schijf of een kogel. Stopt de stroom of keert die om, dan sluit dat deel weer, geholpen door de zwaartekracht of een veer. Omdat dit automatisch gebeurt, is er geen aandrijving of bediening nodig.
| Type | Werking | Kenmerk |
|---|---|---|

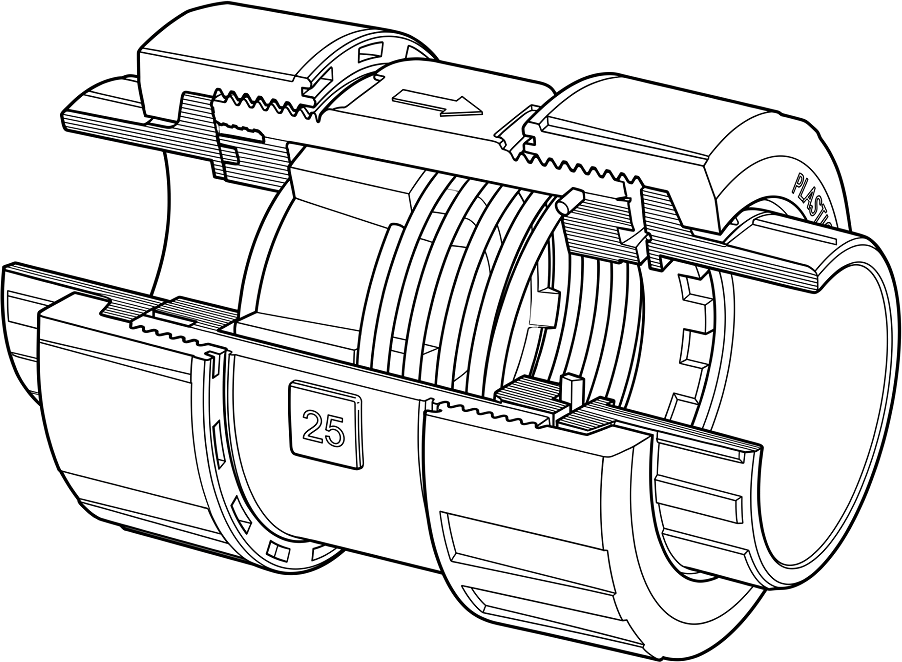

| Veerbelast | Een veer houdt de klep gesloten; drukverschil opent deze | Werkt in elke inbouwstand, sluit snel |
| Scharnierend (klep) | Draait open door de stroming en valt terug op de zitting | Weinig drukverlies, grotere leidingen |
| Kogel | De stroming tilt de kogel van de zitting | Eenvoudig, ook voor vervuilde media |
| Wafer (tussenflens) | Twee veerbelaste platen openen en sluiten automatisch | Compact en licht, korte inbouwlengte |
| Y-patroon | De kogel beweegt omhoog in de schuine kamer | Y-vormig huis, compacte inbouw |

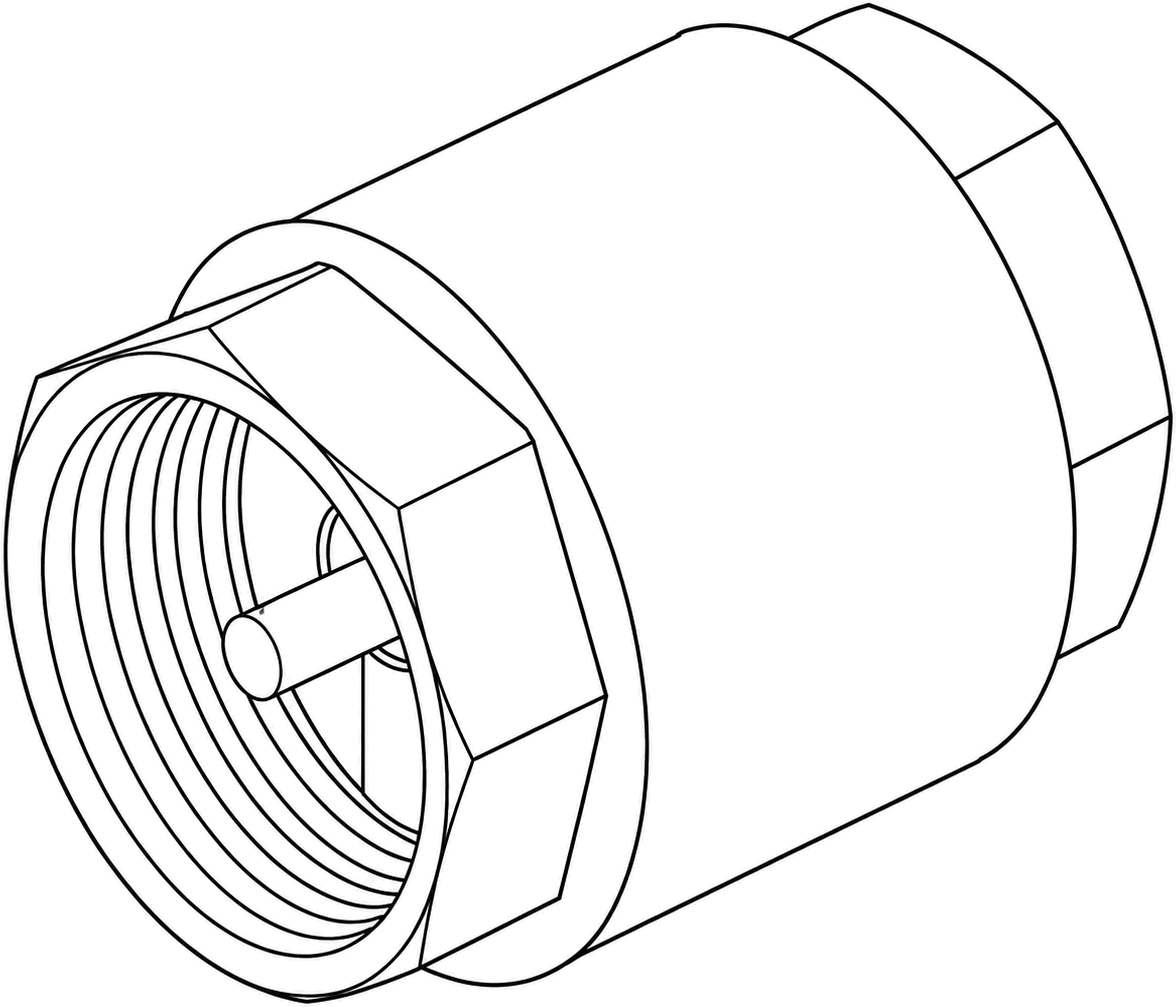

Een terugslagklep heeft een vaste stroomrichting, aangegeven met een pijl op het huis. Monteer de klep met de pijl mee met de gewenste stroom. Een veerbelaste klep werkt in elke stand; een scharnierende of kogelklep die op zwaartekracht steunt, vraagt vaak een specifieke inbouwstand. Controleer dat altijd in de documentatie.
Een afsluiter die een medium maar in een richting doorlaat en de tegengestelde stroom blokkeert. Ze werkt automatisch, zonder bediening.
De stroom duwt een klep, schijf of kogel open. Stopt of keert de stroom, dan sluit dat deel weer, geholpen door zwaartekracht of een veer.
De meest voorkomende uitvoeringen zijn veerbelaste, scharnierende, kogel- en wafer-terugslagkleppen. Daarnaast zijn er speciale uitvoeringen, zoals terugslagkleppen in Y-patroon.
Om pompen te beschermen, terugstroom te voorkomen en een leiding gevuld te houden.
Ja. Monteer de klep met de pijl mee met de stroom. Een veerbelaste klep werkt in elke stand; types die op zwaartekracht steunen vragen een specifieke inbouwstand.
